社外デイライト

デイライトの保安基準を満たし、ユーザー車検でそのまま通すことにチャレンジする。調べてみると以下の通り
・400～1440カンデラ
・白色（3,000～7,000ケルビン）
・２つの間隔　600mm以上
・高さ　250～1500mm
・照明部合計　25～200平方センチメートル
・ヘッドライトの点灯の際にはデイライトを自動的に消灯（または減光）
・他の交通を妨げないこと
・灯器の損傷、レンズ面の汚れ、取付緩み、がた等がないこと
・デイライトの点滅はダメ

社外のデイライトを調べていて、お値打ちで、R87基準に準拠しているものは、IPF一択だったので、ポチリ。
デイライトが届いてから、600mm以上の間隔を空けることができる位置が決まらず、悩む日々が続く。 とりあえず、フロントバンパーを取り外してみて、考えた。 グリルを加工すれば、600mmギリギリで行けると判断。 早速、ニッパーやらカッターでバキバキと、デイライトが収まるようにグリルを成形開始。もう、戻れない。。。

【購入品】
IPF FLAT for DRL(ML-06) 7,999円
R87規格準拠。100/400cdイルミ切替。6000Kらしい。

【配線】
接続する線は、３つ。
①IG電源。IG電源がわからなかったので、フロントカメラへ車内からACC電源をエンジンルームへ延長していたので、それに接続。
②アース。エンジンルームのボルトに固定。
③イルミネーション。これが曲者。
エンジンルームのヒューズボックスの位置２４「尾灯、番号灯、車幅灯」にテスタを当てたら、常時電源だった。
このため、車内（助手席の足元の左側にある２つあるカプラーの奥を外し、肌色コードから取り出した。

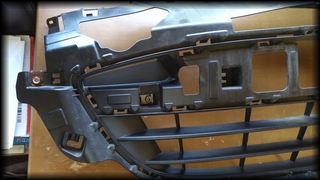

	グリルを分解すると色々とわかってきた。

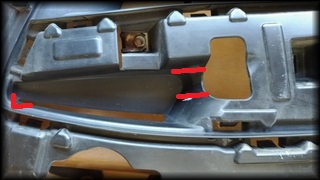

	切り取る場所（赤線）が決まれば、あとは実行するだけ。
	デイライトの付属の取付金具をリベットで固定する。

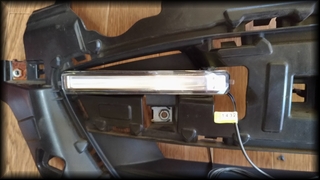

	金具に取り付けるとこんな感じ。まぁ、綺麗に収まってくれたわぁ ここから、地道な作業が始まる。 このグリルにさらに上から化粧板的なつやあり黒に塗装されたパーツを貼り付けるのだが、デイライトでハマらなくなった箇所を現物合わせで削っていく。

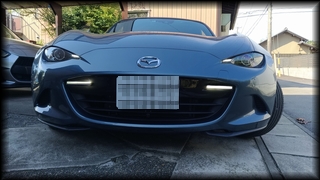

	通常は、400cd。２つのデイライトの間隔は、630mm。
	スモール点灯で、100cd。

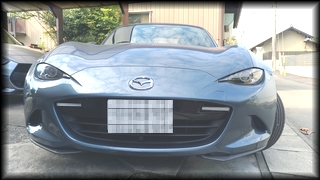

	エンジン停止時は、こんな感じ。

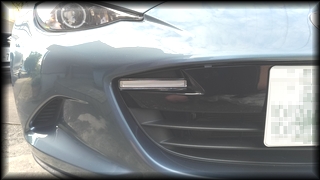

	少しアップ。 細部がわかりやすいように、写真の明るさを調整。

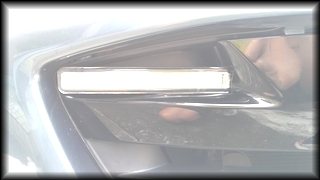

	もう少しアップ。近くで見てはいけない。 細部がわかりやすいように、さらに写真の明るさを調整。
