自作トランクキャリア

ロードスターに乗るようになって、色々、手を加えてカスタマイズしてきたが、最後まで残っていたのが、このトランクキャリアだ。
使う頻度はかなり低いので、使うときだけ装着したい・・・要求としては下記の通り。
①トランクには荷重をかけいないこと。（トランクアルミ製で簡単にたわんでしまう。リアサイドは鉄なのでそこに荷重を分散したい）
②キャリア装着時にも、トランクの中の荷物を出し入れできること。
③未使用時は、トランクの中に収納できること。
④組み立ては５分以内であること。
⑤安価であること。

【購入品】
・中古スキーキャリア　INNO　UH459　330円
・ゴム板　厚さ20mm×100mm×100mm　300円
・フック　220円
・溶接棒　1.6mm　500g　1,077円
・クリーニングディスク　サビ・ペンキ落とし　444円
・黒スプレー　269円

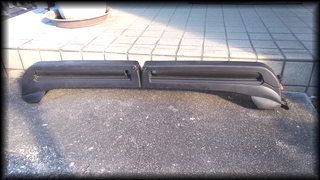

	キンブルで購入した中古のスキーキャリア。これが２本はいっていた。 ベースとして使えないかと、駄目もとで購入したが、分解してみて、これは使えると判断。 このセットには、トランクにも付けれる形状の取付金具が付属しており、 それでもロードスターのトランクに取り付けることができたが、 やはり、キズが付きそうだったので断念した。

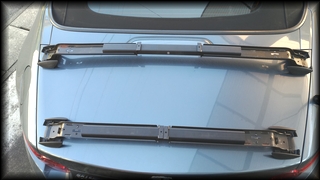

	構想を練っているときの１枚。 さすが市販品。当然だけど、バーの長さが自由に調整でき、コンパクトに分解できる。 ボディと接触する箇所には、ゴム足で保護されるのもグッド。

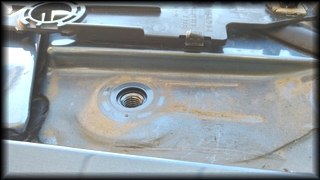

	ハードトップの固定用ボルトがボディと同色のカバーを外すとあることを知り、それにボルトオンできることが判明。 そのカバーを取り外し、中の樹脂部品を取り外すと写真のようにボルトオンできそうだ。

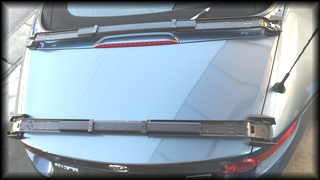

	バーの上側は、すでにボルトオンした状態。

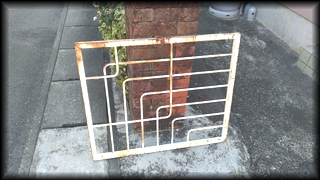

	これが部品取りをした廃材の門です。３０年以上、屋外に放置していたので、サビまるけ。

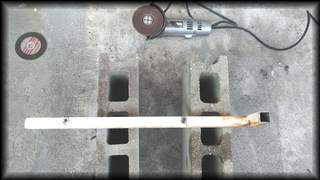

	グラインダーで切断していきます。そして、サビ・ペンキを剝がしていきます。

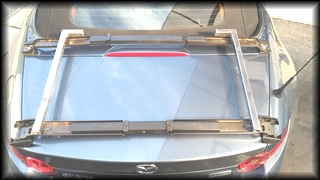

	位置決めをしているところ。

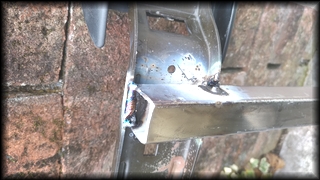

	溶接開始です。ひさしぶりです。半年ぶりってところですかね。やはり、溶接は楽しいですね～

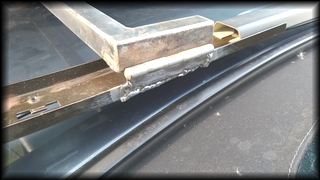

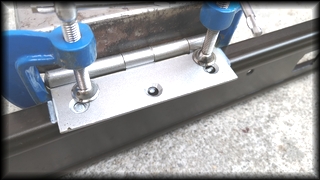

	一番慎重に溶接しないといけないところ。肝心要、蝶番の溶接です。 この蝶番で固定することで、キャリア自体が跳ね上げ式となり、跳ね上げれば、トランクを空けることが可能となる。 ただし、キャリアに思い荷物を乗せているときは、片手で跳ね上げることになるので荷崩れなど注意が必要だ。
	まずは、仮溶接して、固定し、グラインダーで余分を切断し、そこを溶接した。

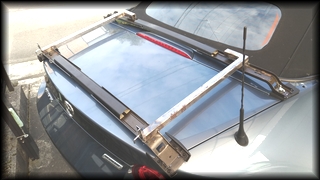

	これでベースとなる部分が完成した。

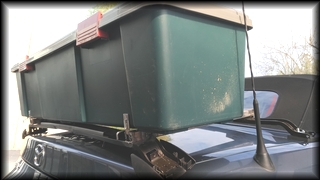

	こんなＲＶボックスを乗せようかと思っている。

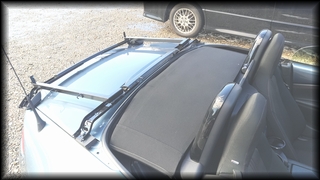

	オープンにしてもトランクキャリアを使える。

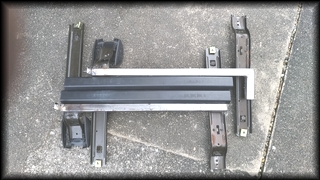

	分解するとトランクに入れておくことができるサイズとなる 六角レンチがあれば、組み立て可能。 現在は、黒に塗装して使っている。
